Bolin KBD-1020N – Controller per telecamere PTZ

Bolin KBD-1020N NDI PTZ Camera Controller

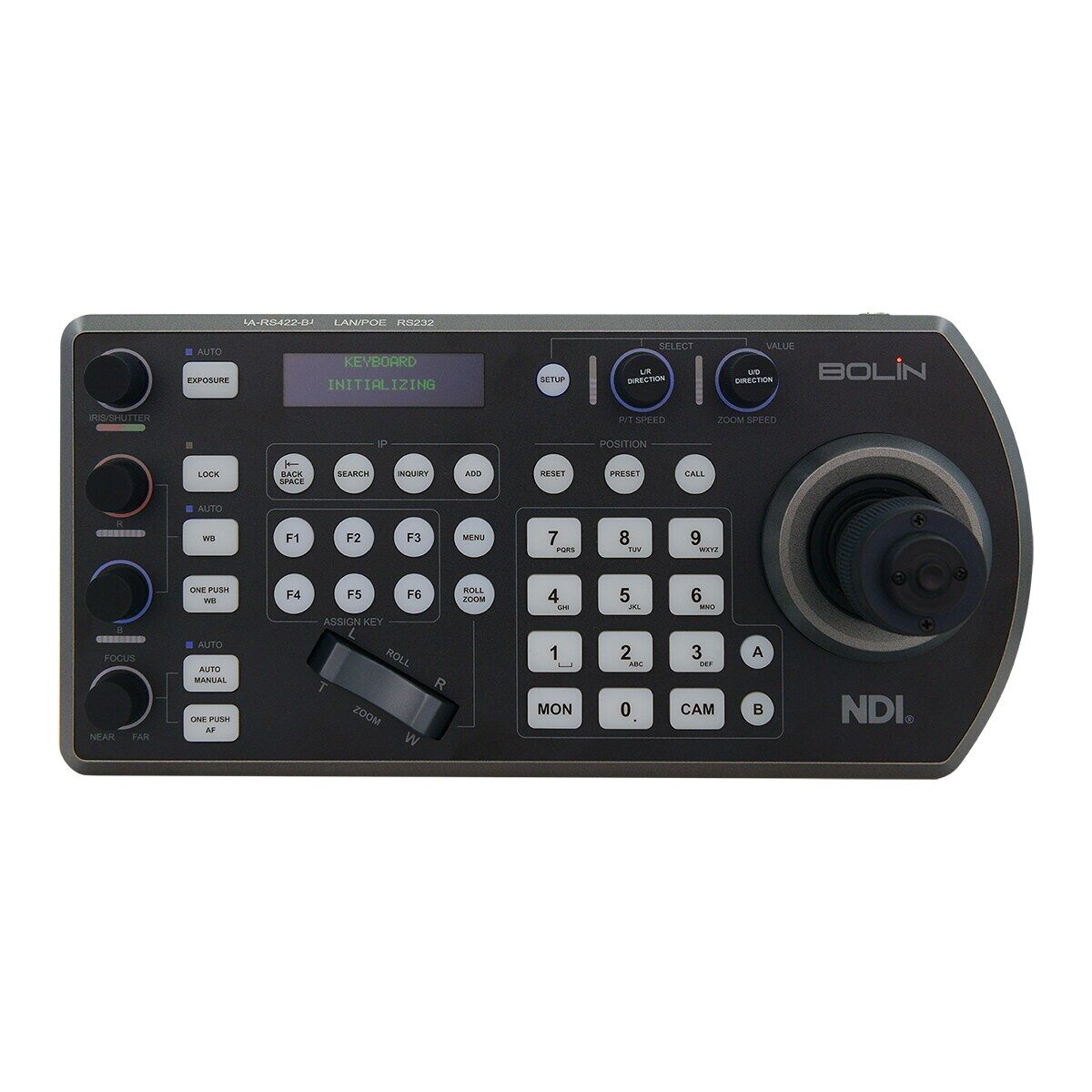

Il Bolin KBD-1020N è un controller PTZ NDI universale per produzioni multicamera in studi televisivi, scuole e sale per videoconferenze, concerti e luoghi di culto. Il design ergonomico rende facili da trovare le funzioni PTZ principali: manopole dedicate per la velocità variabile di pan/tilt e zoom, regolazione fine di iris/otturatore, guadagno rosso e blu e messa a fuoco con commutazione auto/manuale, pulsanti illuminati per la selezione delle telecamere e un joystick a tre assi per muovere pan, tilt e zoom insieme in modo fluido e preciso.

Rileva le telecamere in rete e invia comandi seriali e IP contemporaneamente nello stesso impianto: Pelco P/D e VISCA su linea seriale, VISCA over IP, ONVIF e NDI in rete, anche con telecamere Visca over IP di marche diverse. Controlla fino a 255 telecamere, memorizza e richiama dal tastierino numerico preset con posizione, zoom e impostazioni dell'immagine, e una leva basculante comanda lo zoom o, con le telecamere da esterni Bolin SD530 ed EX1030, l'asse di rotazione (roll). Funziona con i router video SDI Blackmagic per commutare telecamere e monitor insieme al controllo PTZ, e si alimenta a 12 V DC, in PoE o tramite il cavo di controllo seriale con la junction box fornita.

Caratteristiche principali

• Controller PTZ NDI certificato e completo
• Controllo misto multiprotocollo: VISCA, VISCA over IP, Pelco P/D, ONVIF, NDI
• Telecamere Visca over IP di qualsiasi marca nello stesso impianto
• Joystick a 3 assi per pan, tilt e zoom simultanei; calibrazione del joystick da parte dell'utente
• Leva basculante per zoom o asse roll (Bolin serie SD530 ed EX1030, regolazione dell'orizzonte di 1-15°)
• Manopole di accesso rapido: esposizione, otturatore, iris, compensazione, bilanciamento del bianco, messa a fuoco, velocità pan/tilt e zoom
• 6 tasti funzione assegnabili (ad es. flicker, filtro ND, picture profile, tergicristallo, accensione telecamera)
• Memorizzazione e richiamo dei preset dal tastierino numerico; trace memory
• Rilevamento automatico delle telecamere IP e assegnazione degli indirizzi senza PC
• Interfaccia web: numerazione e nomi delle telecamere, tasti funzione, 255 passi VISCA (telecamere Bolin selezionate), importazione/esportazione della configurazione
• Supporto dei router SDI Blackmagic per commutare telecamere e monitor
• Tally: modalità normale, on-air e a contatto
• Alimentazione a 12 V DC, PoE o tramite il cavo di controllo (junction box), ampia tolleranza di tensione fino a 48 V per uso su veicoli

Specifiche

• Modello: KBD-1020N

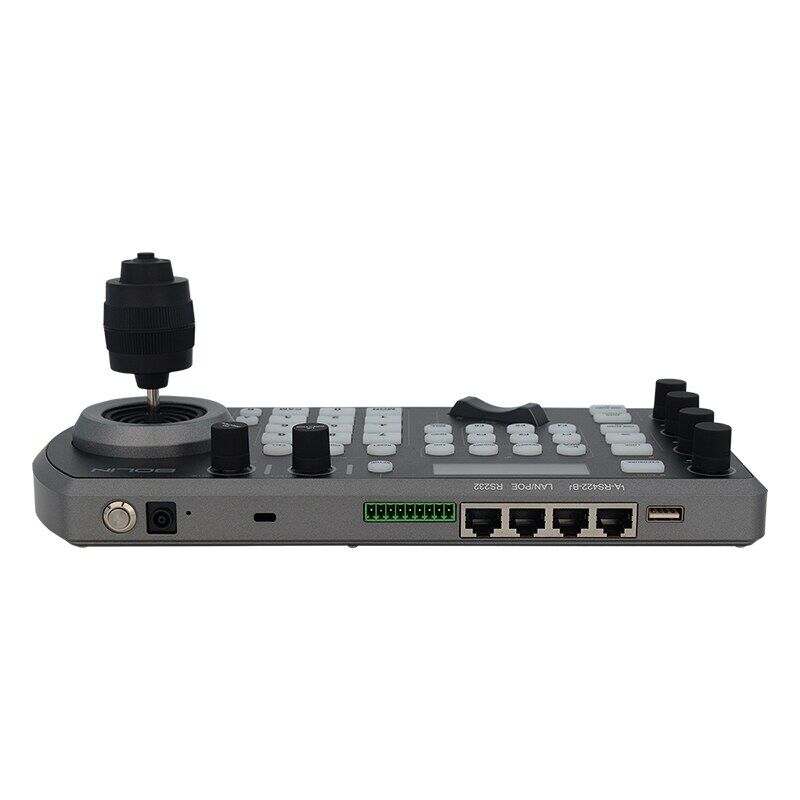

• Connettori di controllo: 1 RS-232 RJ45, 2 RS-422 RJ45, 1 LAN RJ45 (10BASE-T/100BASE-TX), 1 tally in/contact out a 9 pin, 1 USB 2.0 tipo A (solo aggiornamento firmware)
• Baud rate: 2400/4800/9600/19200/38400 (RS-232, RS-422)
• Protocolli di controllo: Pelco P/D su RS-485, VISCA su RS-232/RS-422, ONVIF, VISCA over IP, NDI
• Telecamere controllabili: 255 in totale, combinando i protocolli
• Connessioni IP massime: 255 (ONVIF/VISCA over IP)
• Connessioni seriali massime: RS-232 7 (VISCA), RS-422 2 x 7 (VISCA), RS-485 255 (Pelco P/D)
• Controller per impianto: fino a 255 via IP
• Joystick: 3 assi pan/tilt/zoom, calibrazione da parte dell'utente
• Display: schermo LED verde
• Controllo velocità: 2 manopole (pan/tilt, zoom)
• Leva basculante: zoom/asse roll
• Tasti assegnabili: 6
• Modalità di esposizione: full auto, priorità iris, priorità otturatore, iris e guadagno manuali, otturatore e guadagno manuali, livello del nero
• Regolazioni immagine: OPW, BLC, modalità WB, guadagno R/B, iris, otturatore, modalità di messa a fuoco, AF one-push, messa a fuoco manuale
• Dispositivi di terze parti: router/switch SDI Blackmagic (RS-422)
• Connettore di alimentazione: JEITA type 4 (12 V DC), RJ45 per PoE, alimentazione tramite controllo su RJ45
• Temperatura di esercizio: da 0 a 40 °C
• Temperatura di stoccaggio: da -20 a 60 °C
• Dimensioni: 278 x 132 x 99,5 mm (senza base)
• Peso: 1 kg (senza base)

Contenuto della confezione

• Controller KBD-1020N
• Alimentatore e cavo di alimentazione (da 110-220 V AC a 12 V DC 2 A)
• Junction box e cavo di controllo
• Base magnetica
• Connettore Phoenix per il tally
