AJA 12G-AM embedder/disembedder audio AES 8 canali 12G-SDI, predisposto per fibra, 8 XLR

AJA 12G-AM embedder/disembedder audio AES 8 canali 12G-SDI, predisposto per fibra, 8 XLR

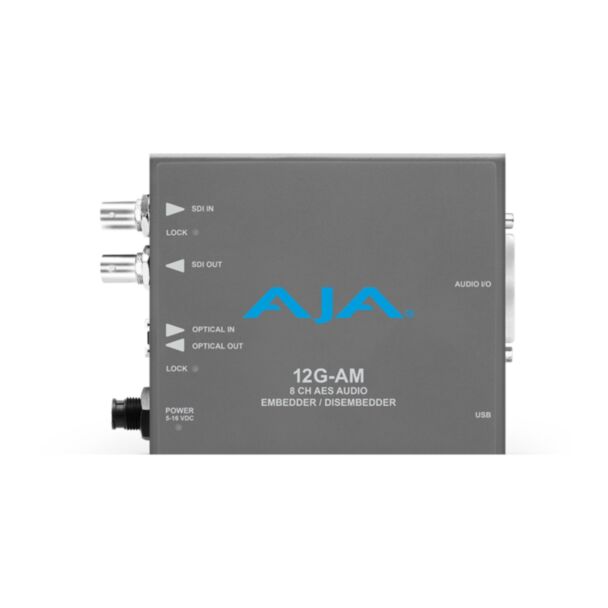

L'AJA 12G-AM è un Mini-Converter embedder/disembedder audio AES a 8 canali con ingresso e uscita 12G-SDI fino a 4K/UltraHD. Il disembedding AES è sempre attivo e fornisce quattro uscite AES, mentre l'embedding è selezionabile per coppia di canali: ogni coppia può far passare l'audio già presente nell'ingresso 12G-SDI oppure inserire l'audio AES proveniente dal cavo breakout.

Il convertitore rileva e configura automaticamente lo standard video in ingresso e supporta il pass-through HDR. Un generatore di segnale interno 1.5G-SDI consente al percorso di embedding di funzionare anche senza sorgente collegata all'ingresso SDI. Si configura con i DIP switch o via USB con il software gratuito AJA Mini-Config, e le dimensioni ridotte ne permettono l'installazione dietro un monitor, in un rack o su un rig di ripresa.

Caratteristiche principali

• Ingresso e uscita 12G-SDI fino a 4K/UltraHD
• Embedding e disembedding di 8 canali audio AES bilanciati
• Disembedding sempre attivo, con quattro uscite AES
• Embedding selezionabile per coppia di canali: passa l'audio dell'ingresso SDI oppure inserisce l'audio dell'ingresso AES
• Livelli audio AES selezionabili
• Pass-through HDR
• Rilevamento e configurazione automatici dello standard video in ingresso
• Generatore di segnale interno 1.5G-SDI: il percorso di embedding funziona anche senza sorgente collegata all'ingresso SDI
• Cavo breakout XLR in dotazione: 8 canali in ingresso e 8 in uscita su otto connettori XLR
• Configurazione tramite DIP switch o via USB con il software gratuito AJA Mini-Config
• Dimensioni compatte per l'installazione dietro un monitor, in un rack o su un rig di ripresa

Contenuto della confezione

• Mini-Converter 12G-AM
• Cavo breakout XLR (12G-AM CBL DB25-8XLR)
• Alimentatore

Specifiche

• Formati video: SD, HD, 2K, UltraHD e 4K fino a 4096 x 2160p 60, RGB e YCbCr, 4:4:4/4:2:2, 10 bit
• Ingresso video: 1 x 12G-SDI BNC (SMPTE 259/292/424/2081/2082), anche 3G-SDI Level A o B-DL
• Uscita video: 1 x 12G-SDI BNC, con reclocking
• Equalizzazione cavo (Belden 1694A): 65 m a 12 Gbps, 190 m a 3 Gbps, 405 m a 270 Mbps
• Audio: connettore D a 25 pin femmina, 8 canali AES in ingresso e 8 in uscita, selezionabili a coppie (AES3-2003)
• Cavo breakout: 4 ingressi XLR femmina e 4 uscite XLR maschio, AES3 110 ohm
• Audio embedded: fino a 16 canali, 24 bit 48 kHz (HD/3G), 20 bit 48 kHz (SD); passaggio, rimozione o sostituzione
• Dimensioni (L x P x A): 147,32 x 78,74 x 25,4 mm
• Peso: 0,3 kg
• Alimentazione: +5-16 V CC, 10 W, alimentatore incluso
• Temperatura di esercizio: da 0 a 40 °C
