AJA 12G-AMA-R embedder/disembedder audio analogico 4 canali 12G-SDI con ricevitore fibra LC, 8 XLR

AJA 12G-AMA-R embedder/disembedder audio analogico 4 canali 12G-SDI con ricevitore fibra LC, 8 XLR

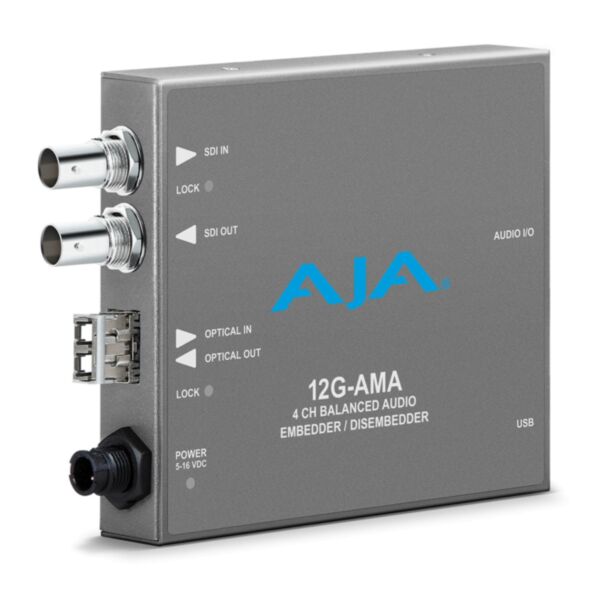

L'AJA 12G-AMA-R è un Mini-Converter embedder/disembedder audio analogico a 4 canali con ingresso e uscita 12G-SDI fino a 4K/UltraHD. Questo modello è fornito con un ricevitore SFP in fibra LC a canale singolo, che aggiunge un ingresso in fibra, per estendere i segnali 4K/UltraHD su lunghe distanze.

Il disembedding è sempre attivo su quattro uscite analogiche bilanciate, mentre l'embedding è selezionabile per coppia di canali: si può far passare l'audio già presente nel segnale 12G-SDI oppure inserire l'audio analogico proveniente dal cavo breakout XLR. I livelli analogici sono selezionabili, lo standard video in ingresso viene rilevato automaticamente e i segnali HDR passano inalterati; la configurazione avviene con i DIP switch o via USB con il software AJA Mini-Config.

Caratteristiche principali

• Ricevitore SFP in fibra LC a canale singolo incluso
• Ingresso e uscita 12G-SDI fino a 4K/UltraHD
• Embedding e disembedding di 4 canali audio analogici bilanciati
• Disembedding sempre attivo, con quattro uscite analogiche
• Embedding selezionabile per coppia di canali: passa l'audio dell'ingresso SDI oppure inserisce l'audio analogico in ingresso
• Livelli audio analogici selezionabili
• Pass-through HDR
• Rilevamento e configurazione automatici dello standard video in ingresso
• Generatore di segnale interno 1.5G-SDI: il percorso di embedding funziona anche senza sorgente collegata all'ingresso SDI
• Cavo breakout XLR in dotazione: 4 canali in ingresso e 4 in uscita su otto connettori XLR
• Configurazione tramite DIP switch o via USB con il software gratuito AJA Mini-Config
• Dimensioni compatte per l'installazione dietro un monitor, in un rack o su un rig di ripresa

Contenuto della confezione

• Mini-Converter 12G-AMA-R con SFP in fibra LC
• Cavo breakout XLR
• Alimentatore

Specifiche

• Formati video: SD, HD, 2K, UltraHD e 4K fino a 4096 x 2160p 60, RGB e YCbCr, 4:4:4/4:2:2, 10 bit
• Ingresso video: 1 x 12G-SDI BNC (SMPTE 259/292/424/2081/2082), anche 3G-SDI Level A, B-DL o B-DS
• Uscita video: 1 x 12G-SDI BNC, con reclocking
• Ingresso in fibra: 1 x 12G-SDI LC (SMPTE 297), lunghezza d'onda in ricezione 1260-1620 nm, sensibilità -10 dBm a 12 Gbps, -14 dBm a 3 Gbps
• Equalizzazione cavo (Belden 1694A): 65 m a 12 Gbps, 190 m a 3 Gbps, 405 m a 270 Mbps
• Audio: analogico bilanciato, connettore D a 25 pin femmina, 4 canali in ingresso e 4 in uscita, convertitori a 24 bit
• Cavo breakout: 4 ingressi XLR femmina e 4 uscite XLR maschio, un canale analogico per XLR
• Livelli analogici (tramite Mini-Config): +24, +18, +15 o +12 dBu a 0 dBFS
• Audio embedded: fino a 16 canali, 24 bit 48 kHz (da HD in su), 20 bit 48 kHz (SD); passaggio, rimozione o sostituzione
• Dimensioni (L x P x A): 147,32 x 78,74 x 25,4 mm
• Peso: 0,3 kg
• Alimentazione: +5-16 V CC, 10 W, alimentatore incluso
• Temperatura di esercizio: da 0 a 40 °C
