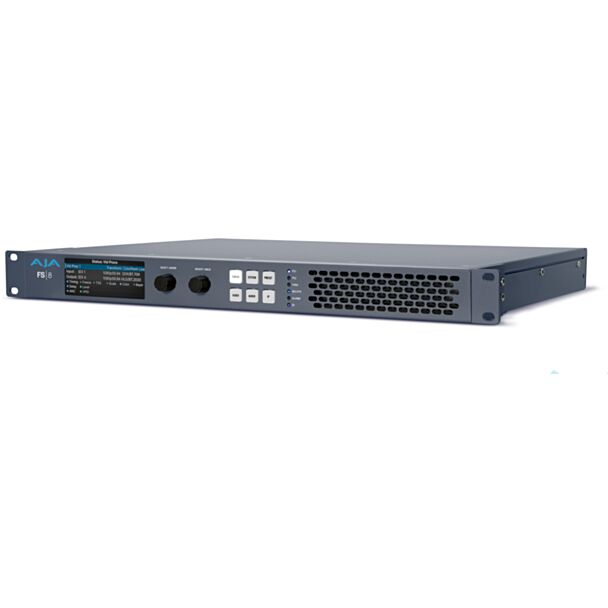

AJA FS8 è un frame synchronizer e convertitore multicanale che prepara i segnali SDI e SMPTE ST 2110 per la produzione. In un unico apparato 1RU unisce sincronizzazione di quadro, conversione up/down/cross, conversione di frame rate, elaborazione HDR/WCG, gestione del colore con 3D LUT e in diretta, elaborazione audio, gestione dei ritardi e dei metadati, oltre a un gateway SDI da/verso IP. È pensato per produzioni cine-live, broadcast, OB van, flypack, location live, studi e produzione remota.

FS8 offre 8 canali indipendenti di elaborazione video HD oppure fino a 4 canali UHD (ogni canale UHD usa due processori video), configurati in una pipeline visuale a nodi nell'interfaccia web. I processori sono alimentati da fino a 16 ingressi 12G-SDI (8 su BNC più 8 tramite SFP opzionali HD-BNC o in fibra) e da 8 flussi HD o 4 UHD ST 2110-20 su quattro slot SFP28 a 25 GbE, con routing completo di qualsiasi porta di I/O verso qualsiasi canale di elaborazione. L'audio embedded SDI, MADI, Dante e ST 2110-30 confluisce in una matrice audio mono 459x448.

Gli strumenti colore comprendono le LUT NBCU, 3D LUT utente e dinamiche (ad esempio pilotate da Pomfort Livegrade), proc amp, correttore colore RGB e legalizzatore YUV/RGB per canale; Colorfront Engine e BBC HLG LUT sono disponibili come licenze opzionali. Il controllo avviene da interfaccia web, display LCD a colori frontale, REST API (OpenAPI), NMOS IS-04/IS-05 ed Ember+, mentre gli alimentatori ridondati garantiscono il funzionamento nelle applicazioni critiche.

Caratteristiche principali

• Modalità UHD Vid Proc: fino a 4 canali di frame sync e conversione 4K/UHD, conversioni HDR incluse
• Modalità HD Vid Proc: fino a 8 canali di frame sync e conversione HD, conversioni HDR incluse; modalità combinabili (8 processori video in totale, 2 per canale UHD)
• Modalità operative: SDI Only (fino a 16x16 12G-SDI), Hybrid 1 (8x8 SDI su BNC + ST 2110) e Hybrid 2 (8x8 SDI su SFP opzionali + ST 2110)
• Gateway IP nelle modalità ibride: fino a 8 percorsi HD o 4 UHD con direzione liberamente combinabile (es. 4+4 HD o 2+2 UHD)
• Conversione up/down 4K/UHD/2K/HD e cross-conversion 720p/1080p/1080i con elaborazione hardware a 10 bit
• Conversione di frame rate e deinterlacciatore motion adaptive
• Trasformazioni HDR/SDR e ampia gamma colore per canale: LUT NBCU, 3D LUT utente, 3D LUT dinamiche; Colorfront Engine e BBC HLG LUT come opzioni a licenza
• Processori 3D LUT a 33 punti con interpolazione tetraedrica; metadati HDR configurabili in VPID SDI e SDP ST 2110 in uscita
• Proc amp, correttore colore RGB e legalizzatore YUV/RGB
• Scalatura e posizionamento Region of Interest, sovrapposizione dei processori video con generatore di matte
• Ritardo video fino a 60 quadri in HD e 30 in UHD; modalità a latenza ultrabassa inferiore a mezzo quadro; comparatore di timing
• Generatore di segnali di test per processore video: pattern SDR e HDR, moving box, testo utente in sovrimpressione, generatori di toni
• Audio: matrice mono 459x448 con sorgenti embedded SDI, MADI, Dante e ST 2110-30, conversione della frequenza di campionamento, ritardo, livello e fase per canale, downmix da surround a stereo
• SMPTE ST 2110 (-10, -20, -21, -30, -40) con ridondanza ST 2022-7, PTP (ST 2059-2), NMOS IS-04/IS-05, Ember+
• Strumenti ST 2110: ping per interfaccia IP, cattura PCAP dall'apparato, visualizzazione SDP, modalità di discovery NMOS, statistiche operative
• Dante: porte GigE primaria e secondaria, 64x64 canali, compatibile PTPv2, AES67, RAVENNA e ST 2110-30
• Genlock su PTP, black burst analogico o tri-level; uscita di riferimento analogica configurabile
• Preset System, Vid Proc, Audio Proc, IP Config e 3D LUT, richiamabili senza riavviare l'unità
• Display LCD a colori frontale con anteprima video, meter audio e stato; interfaccia via browser e REST API (OpenAPI)
• Doppio alimentatore ridondato, telaio 1RU

Compatibilità

• Pomfort Livegrade (3D LUT dinamiche, gestione dei look)
• Pannello hardware SKAARHOJ Rack Control Duo (controlla anche FS-HDR, FS4, FS2, FS1-X)
• CyanView RCP (controllo di proc amp e correttore colore RGB)
• Sistemi di controllo e automazione NMOS IS-04/IS-05 ed Ember+
• Audinate Dante Controller e Dante Domain Manager
• Moduli SFP SDI AJA: HDBNC-2TX/2RX-12G, FIBERLC 12G monomodali, FIBERLC/FIBERSC 3G monomodali, FIBERLC 3G multimodali

Note

• I moduli SFP28 10/25 GbE per ST 2110 non sono inclusi e vanno acquistati da terzi (AJA ha testato diversi modelli FS.com); i moduli SFP SDI HD-BNC e in fibra sono opzionali.
• Colorfront Engine (FS8-LIC-CF) e BBC HLG LUT (FS8-LIC-BBC) sono licenze perpetue opzionali, ciascuna con prova gratuita di 15 giorni; LUT NBCU, 3D LUT utente e dinamiche sono incluse.
• FS8 elabora formati HD, 2K, UHD e 4K; il video SD non è supportato.
• In modalità SDI le uscite si agganciano al riferimento analogico; nelle modalità ibride l'unità è agganciata al PTP e può generare un riferimento analogico per il genlock di altri apparati.

Specifiche

• Formati video: 4096x2160p e 3840x2160p, 2048x1080p e 1920x1080p da 23,98 a 60; 1920x1080PsF da 23,98 a 30; 1920x1080i 50/59,94/60; 1280x720p 50/59,94/60
• Ingressi video: 8x 12G-SDI BNC (12G/6G/3G/1,5G, SMPTE 292/424/2081/2082, YCbCr 4:2:2 10 bit, 3G Level A) + 8x SFP opzionali (HD-BNC o fibra, SMPTE 297) + 4x UHD o 8x HD ST 2110-20 (ST 2022-7 classi A-D)
• Uscite video: 8x 12G-SDI BNC + 8x SFP opzionali (HD-BNC o fibra) + 4x UHD o 8x HD ST 2110-20 (ST 2022-7, sender narrow gapped)
• Interfacce media: 4 slot SFP28 per SFP 10/25 GbE (non inclusi); ST 2110-20/-30/-40, PTP, NMOS IS-04 v1.3 e IS-05 v1.1, LLDP, IGMP v2/v3
• Ingressi audio: 16x embedded SDI (128 canali), ST 2110-30 (1x16, 2x8, 4x4, 1 ms e 125 us), Dante 64 canali su 2x RJ-45, 2x MADI su HD-BNC (128 canali, AES-10)
• Uscite audio: embedded per processore video (128 canali), ST 2110-30, Dante 64 canali, 2x MADI su HD-BNC (128 canali)
• Elaborazione audio: matrice 459x448; guadagno +/-18 dB, inversione di fase, ritardo fino a 0,25 s in ingresso e 2,5 s in uscita; SRC su tutti gli ingressi con bypass per audio non PCM (Dolby E, AC-3); quattro downmix da 5.1/7.1 a stereo
• Dati ancillari: pass-through di ANC embedded, timecode (LTC, VITC1, VITC2), SCTE-104 e sottotitoli; ST 2110-40
• Ritardo video: nominale 2 quadri, regolabile 0-30 quadri UHD / 0-60 quadri HD con timing orizzontale e verticale
• Riferimento: 1x BNC ingresso di riferimento analogico e 1x BNC uscita di riferimento configurabile (black burst o tri-level); PTPv2 SMPTE ST 2059-2 in-band
• Controllo: 1x RJ-45 Gigabit (interfaccia web, REST API, NMOS, Ember+), 2x RJ-45 Gigabit per Dante; LCD a colori con tastiera retroilluminata, due manopole rotative/a pressione, LED di allarme
• Dimensioni (L x P x A): 444,5 x 406,4 x 44,45 mm (1RU)
• Peso: 3,6 kg
• Alimentazione: 100-240 VAC 50/60 Hz, doppio alimentatore ridondato, 70 W tipici, 90 W max
• Temperatura di esercizio: da 0 a 40 C; umidità 10-90% senza condensa
