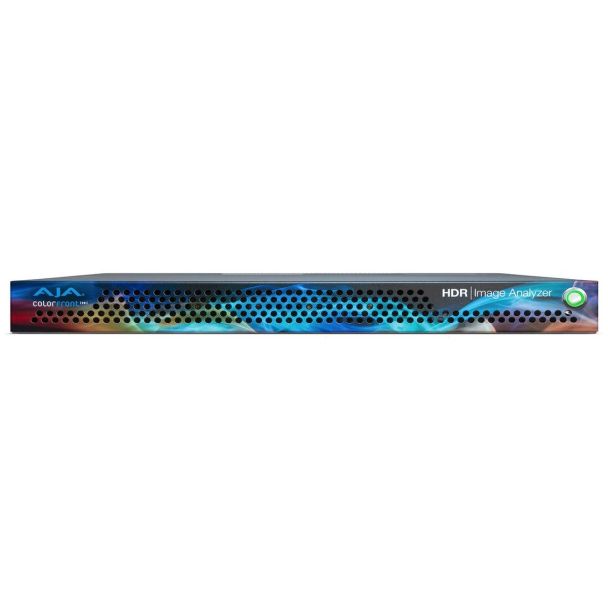

AJA HDR Image Analyzer
GTIN: 0812321032109
Analizzatore HDR/WCG 1RU in tempo reale con waveform, istogramma e vettorscopio: quattro ingressi 12G-SDI fino a 8K/UltraHD2 60p, quattro ingressi NDI, interfaccia su DisplayPort, analisi dei metadati Dolby Vision.
Garanzia commerciale di durabilità offerta dal produttore senza costi aggiuntivi: 3 anni. Vedi l'etichetta GARAN
AJA HDR Image Analyzer
L'AJA HDR Image Analyzer 12G offre un insieme completo di strumenti per l'analisi di un massimo di quattro segnali 4K/UltraHD, con connettività 12G-SDI e NDI. Analizza gli spazi colore HLG, PQ, Rec.2020, Rec.709 e i log nativi delle camere da contenuti 8K/UltraHD2, 4K/UltraHD, 2K e HD in un apparecchio 1RU in tempo reale. Sviluppato in collaborazione con Colorfront, supporta ingressi dai formati log delle camere a SDR (Rec.709), PQ (ST 2084) e HLG, gestisce il Wide Color Gamut BT.2020 oltre a BT.709 e P3 e permette l'ispezione e l'analisi dei metadati dinamici Dolby Vision per il mastering HDR e il controllo qualità.
Si possono analizzare fino a quattro segnali 4K/UltraHD affiancati, mescolando sorgenti SDI e NDI, utile per l'allineamento delle camere, le produzioni multicamera e i diversi deliverable; l'8K/UltraHD2 viene analizzato usando tutti e quattro gli ingressi 12G-SDI. L'interfaccia UltraHD è mostrata su un'uscita DisplayPort con supporto PQ per display HDR, con layout a quadranti configurabili. L'apparecchio si configura da remoto tramite interfaccia web integrata o Remote Desktop Protocol, e registra le violazioni di gamut e luminanza con il timecode.
Caratteristiche principali
- Monitoraggio HDR con waveform, istogramma e vettorscopio
- Analisi multicanale fino a 4 segnali 4K/UltraHD HDR/WCG tramite 4 ingressi 12G-SDI
- Analisi a canale singolo di 8K/UltraHD2 HDR/WCG
- Analisi combinata di segnali SDI e NDI (Full NDI)
- Analisi SDR (Rec.709), PQ (ST 2084) e HLG; spazi colore delle camere ARRI, Canon, Panasonic, RED e Sony
- Ispezione dei metadati dinamici Dolby Vision (v4.0 e v2.9)
- Diagramma CIE, falsi colori per pixel fuori gamut/luminanza, livelli in nit e pixel picker
- Misura dei livelli audio fino a 16 canali e della fase
- Registrazione degli errori su file con timecode, cattura dello schermo
- Scope LUT e Display LUT (3D LUT)
- Analisi del segnale ACEScct
- Controllo tramite interfaccia web e Remote Desktop Protocol
Specifiche
- Ingressi SDI: 4 BNC 12G-SDI, SMPTE 259/292/296/424/425/2081/2082/2036
- Ingressi NDI: 4 NDI tramite 2 RJ-45 10 GigE, fino a 4K/UltraHD 60p
- Formati: 8K, UltraHD2, 4K, UltraHD, 2K, HD (formati interlacciati NDI non supportati)
- Audio: SDI embedded 16 canali 24 bit, 16 canali per connessione NDI
- Uscita monitor: DisplayPort, fino a UltraHD 60p, HDR10/PQ
- Dimensioni (L x P x A): 436,88 x 429,26 x 43,18 mm (1RU)
- Peso: 8,2 kg (solo server)
- Alimentazione: 100-240 V CA 50/60 Hz, doppio alimentatore ridondante, 190 W tipici, 245 W max
| Condizione del Prodotto | Nuovo |
|---|---|
| Produttore | Aja Video Systems |
| codice produttore | HDR-IMGYZR-12G |
| Ean | 0812321032109 |
| Taric Code | 8471500150 |
| Titolo del prodotto | AJA HDR Image Analyzer |
| Specifiche del prodotto | CaratteristicheIstogramma* Sì Vettorscopio* Sì Scale di colori BT.2020, BT.709 Ingressi in gamma dinamica HLG, PQ (ST 2084), SDR (REC 709) Risoluzione a velocità di acquisizione 1280x720@50fps, 1280x720@60fps, 1920x1080@23.98PsF, 1920x1080@23.98fps, 1920x1080@24fps, 1920x1080@25fps, 1920x1080@29.97fps, 1920x1080@30fps, 1920x1080@50fps, 2048x1080@23.98PsF, 2048x1080@23.98fps, 2048x1080@24PsF, 2048x1080@24fps, 2048x1080@25PsF, 2048x1080@25fps, 3840x2160@23.98fps, 3840x2160@24fps, 3840x2160@25fps, 3840x2160@29.97fps, 3840x2160@30fps, 4096x2160@23.98fps, 4096x2160@24fps, 4096x2160@25fps Capacità di rack 1U Compatibilità ARRI
Canon
Panasonic
RED
Sony Tipo di imballo Scatola ConnettivitàIngresso video 4x 3G-SDI BNC Uscita video 4x 3G-SDI BNC Ingresso audio SDI Uscita audio SDI Uscite Displayport Sì Gestione energeticaConsumo energetico (max) 245 W Gestione energeticaConsumi 190 W Tensione di ingresso AC 100 - 240 V Frequenza di ingresso AC 50 - 60 Hz Dimensioni e pesoLarghezza 436,9 mm Profondità 429,3 mm Altezza 43,2 mm Peso 8,2 kg Peso dell'imballo 12,7 kg Condizioni ambientaliIntervallo temperatura di funzionamento 5 - 35 °C Intervallo di temperatura -40 - 60 °C Range di umidità di funzionamento 8 - 90% Umidità 5 - 95% |
