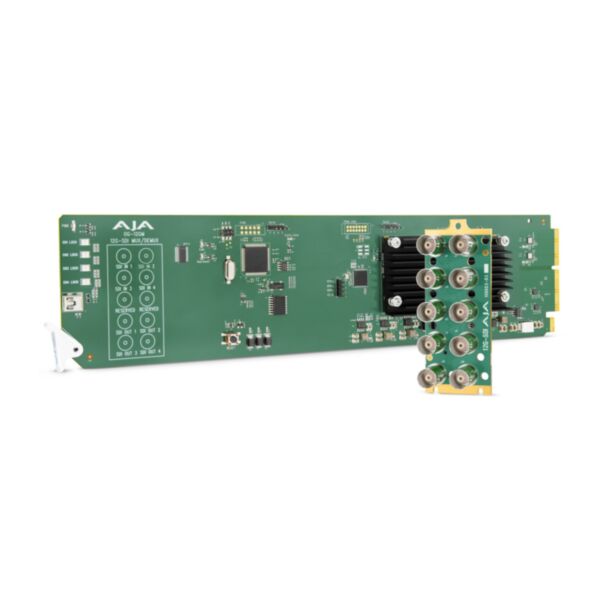

OG-12GM è una scheda openGear compatta di trasporto SDI per la conversione da 12G-SDI a quad link 3G-SDI e da quad link 3G-SDI a 12G-SDI. Il muxer/demuxer supporta flussi 4K, UltraHD, 2K, HD e SD e converte segnali quad link in single link e viceversa a 12G, 6G, 3G e 1.5G, oltre alle conversioni Dual Link e Dual Stream. Supporta sia la mappatura Square Division (Quadrant) sia Two Sample Interleave (2SI), e la diagnostica degli ingressi con analizzatore di timing verifica l'allineamento dei segnali quad link. Può funzionare anche da distributore 1x4. È progettata per i telai openGear 2RU ad alta densità, compreso l'AJA OG-X-FR, e si configura, monitora e controlla con il software Ross DashBoard su Windows, macOS e Linux, da un computer collegato o dalla rete locale.

Caratteristiche principali

• Convertitore di trasporto SDI per 12G, 6G, 3G e 1.5G-SDI
• Conversioni quad, dual e single link
• Mappatura 2SI da/verso Square Division (Quadrant)
• 3G-SDI Level A da/verso Level B Dual Link, supporto 3G-B Dual Stream
• Conversione semplice del frame rate
• Pass-through dei metadati di segnalazione HDR con override opzionale
• Diagnostica ingressi e analizzatore di timing per segnali quad link
• Pass-through dell'audio SDI embedded a 16 canali 24 bit
• Sostituibile a caldo, scheda I/O posteriore inclusa

Compatibilità

• Telai openGear OG-X-FR e OG-3-FR

Contenuto della confezione

• 1 scheda OG-12GM
• 1 scheda I/O posteriore

Specifiche

• Ingressi/uscite: 4 BNC 12G-SDI ciascuno, SMPTE 259/292/372/424/2081/2082
• Video: YCbCr 4:2:2/4:4:4, RGB 4:4:4, 10 o 12 bit
• Equalizzazione cavo (Belden 1694A): 12 Gbps 70 m, 3 Gbps 140 m, 270 Mbps 300 m
• Slot: due per scheda
• Peso: 0,3 kg
• Assorbimento: 13 W max per scheda
