Conversione da openGear 12G-SDI a HDMI 2.0

Conversione da openGear 12G-SDI a HDMI 2.0

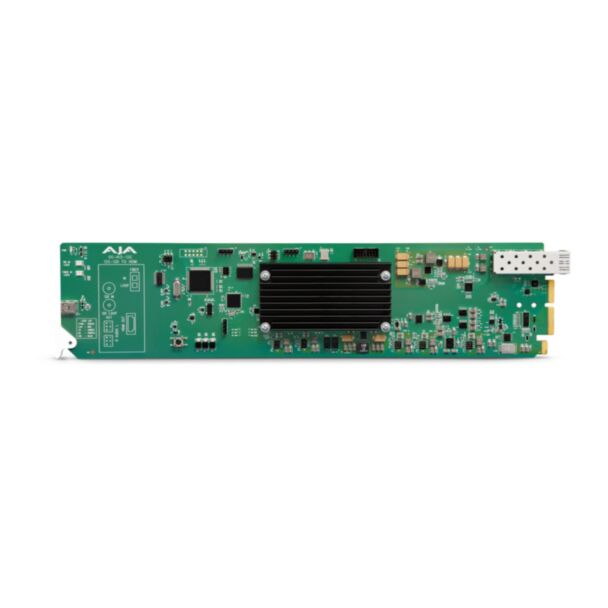

OG-Hi5-12G è un convertitore openGear da 12G-SDI a HDMI 2.0. Fornisce un collegamento di monitoraggio da apparecchiature professionali 4K 12G-SDI a display con ingressi HDMI 2.0, con supporto dell'high frame rate fino a 60p per 4K/UltraHD, e compensa la differenza tra i raster 4K e UltraHD, così da poter usare monitor UltraHD in produzioni 4K e viceversa. Accetta fino a 16 canali di audio SDI embedded e li passa su 8 canali di audio HDMI embedded, con ritardo audio regolabile per la sincronizzazione con il video. Un ingresso 12G-SDI single link con uscita di loop SDI riclockata consente il monitoraggio o il pass-through SDI.

La scheda è progettata per i telai openGear 2RU ad alta densità, compreso l'AJA OG-X-FR, e si monitora e controlla con il software Ross DashBoard su Windows, macOS e Linux, da un computer collegato o dalla rete locale.

Caratteristiche principali

• Conversione da 12G-SDI a HDMI 2.0 fino a 4K 60p
• Uscita HDMI 2.0 in 4:4:4, 4:2:2 o 4:2:0
• Supporto dei flussi di lavoro a 12 bit
• Generazione dei metadati HDR10 secondo HDMI v2.0b/CTA-861-G, HLG su HDMI, pass-through e override opzionale
• Audio embedded a 8 canali 24 bit, con ritardo audio
• Pass-through dell'audio embedded AC-3, E-AC-3 e DD+ Atmos (JOC)
• Uscita 12G-SDI di loop riclockata
• Monitoraggio e controllo tramite il software Ross DashBoard

Specifiche

• Ingresso SDI: 1 12G-SDI BNC, SMPTE-259/292/424/2081/2082, 8/10/12 bit, mappatura 4K/UltraHD 2SI
• Uscita video: 1 HDMI Tipo A, HDMI v2.0b, YCbCr 4:2:2/4:4:4/4:2:0 o RGB 4:4:4
• Audio: ingresso SDI embedded a 16 canali, uscita HDMI embedded a 8 canali, uscita analogica bilanciata a 2 canali su morsettiere a 3 pin
• Formato: standard openGear, scheda frontale e scheda posteriore, due slot per scheda
• Peso: 0,3 kg
• Assorbimento: 13 W max per scheda
• Temperatura di esercizio: da 0 a 40 °C
