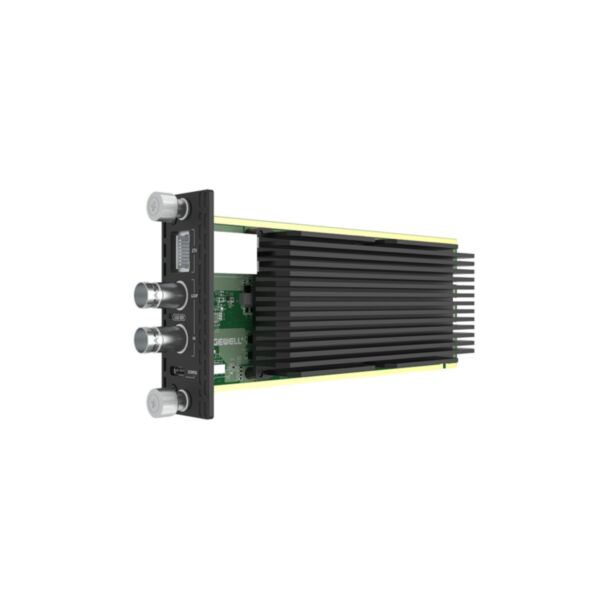

Magewell Pro Convert 12G SDI 4K Plus modulo encoder NDI Modator per chassis rack

Magewell Pro Convert 12G SDI 4K Plus modulo encoder NDI Modator per chassis rack

Magewell Pro Convert 12G SDI 4K Plus Module converte un ingresso 12G-SDI single-link in un flusso NDI ad alta larghezza di banda con latenza molto bassa, con uscita SDI loop-through. Accetta SD, HD, 3G, 6G e 12G-SDI fino a 4096x2160 a 60 fps con 16 canali di audio embedded, codifica NDI High Bandwidth fino a 4096x2160 60 fps 4:2:2 8 bit con supporto HDR HLG e può controllare da remoto telecamere PTZ tramite VISCA su UDP attraverso NDI.

Come tutti i moduli Modator è hot-swap e si gestisce in modo centralizzato dal touchscreen e dall'interfaccia web dello chassis Modator o da Magewell Control Hub, mentre la sua interfaccia web mostra in tempo reale le informazioni su dispositivo e segnale e permette di impostare deinterlacciamento, EDID, scalatura, frame rate, formato e connessione di rete.

Caratteristiche principali

• Ingresso 12G-SDI single-link e loop-through fino a 4096x2160 60 fps
• SDI SD (ST 259), HD (ST 292), 3G (ST 425), 6G (ST 2081) e 12G (ST 2082)
• Codifica NDI High Bandwidth fino a 4096x2160p60 4:2:2 8 bit; HDR HLG
• Uscita alla risoluzione in ingresso o a qualsiasi risoluzione personalizzata; frame rate in uscita uguale all'ingresso o pari a 1/2, 1/3, 1/4
• Audio embedded SDI a 16 canali nel flusso NDI
• Controllo di telecamere PTZ tramite VISCA su UDP attraverso NDI
• NDI 6.2
• Invia i flussi NDI anche tra segmenti di rete diversi
• Latenza molto bassa
• Interfaccia web: deinterlacciamento, EDID, scalatura up/down, frame rate, formato e impostazioni di rete; aggiornamento firmware
• Configurazione da touchscreen del Modator, interfaccia web o Magewell Control Hub; API HTTP

Compatibilità

• Chassis Magewell Modator 2U (necessario)
• Magewell Control Hub per la gestione centralizzata da remoto
• Telecamere PTZ controllabili tramite VISCA su UDP attraverso NDI

Note

• Modulo Modator: si installa in uno slot dello chassis rack Magewell Modator 2U (venduto separatamente), che fornisce l'alimentazione (fino a 20 W per slot) e il raffreddamento centralizzato. Tra le interfacce del modulo non è previsto un ingresso di alimentazione separato.
• Ogni modulo va collegato con un proprio cavo Ethernet e con i propri cavi di segnale; la porta Ethernet dello chassis serve solo alla configurazione dello chassis.
• Hot-swap: i moduli si possono inserire o rimuovere con lo chassis acceso. In un Modator 2U si possono combinare fino a 10 moduli di qualsiasi tipo.
• Magewell offre anche la versione standalone con le stesse specifiche (Pro Convert 12G SDI 4K Plus).

Contenuto della confezione

• Pro Convert 12G SDI 4K Plus Module x1

Specifiche

• Interfacce: 1 x Ethernet RJ45 1000 Mbps, 1 x USB Type-C (configurazione), 1 x ingresso BNC 12G-SDI, 1 x loop-through BNC 12G-SDI, 1 x interfaccia Modator (hot-swap)
• Formati in ingresso: 4096x2160p/3840x2160p/2048x1080p/1920x1080p fino a 60 fps, 1080i, 720p, SD PAL e NTSC; RGB/RGBA/YUV/YUVA 8/10/12 bit; RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2; BT.601/709/2020
• Lunghezza cavo: 12G-SDI fino a 35 m, 6G-SDI fino a 75 m
• Indicatori: aggancio del segnale in ingresso
• Interfaccia web con USB NET; API HTTP
• Consumo massimo: 7,76 W
• Peso: circa 311 g
• Dimensioni: 184,4 mm (L) x 30,0 mm (P) x 81,5 mm (A)
• Temperatura di funzionamento: da 0 a 50 °C
• Temperatura di stoccaggio: da -20 a 70 °C
• Umidità relativa: dal 5% al 90% senza condensa
