Supermicro CSE-946SE1C-R1K66JBOD telaio dell'apparecchiatura di rete

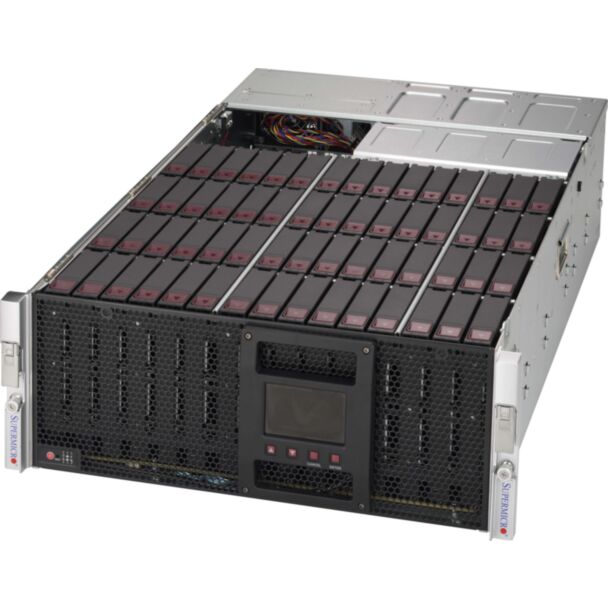

Supermicro SuperChassis 946SE1C-R1K66JBOD 4U 60-Bay Top-Load JBOD

Il Supermicro SuperChassis 946SE1C-R1K66JBOD è uno chassis di archiviazione 4U ad altissima densità con 60 vani hot-swap SAS/SATA 12 Gb/s da 3,5" a caricamento dall'alto, con cassetti senza attrezzi e LED per ogni disco. I backplane a singolo expander supportano dischi SAS3/SAS2 a 12 Gb/s e quattro porte mini-SAS HD permettono il collegamento in cascata interno/esterno per alte prestazioni, alta disponibilità o ridondanza. È pensato per backup cloud, replica dei dati e archiviazione ad alta densità.

Una porta IPMI consente accensione/spegnimento da remoto e monitoraggio del sistema, con sincronizzazione dell'ora via NTP e batteria tampone RTC. L'alimentazione è affidata ad alimentatori ridondanti ad alta efficienza da 1600 W (1+1) e il raffreddamento a cinque ventole PWM posteriori hot-swap da 80 x 38 mm. Un pannello LCD frontale per stato ed errori è disponibile come opzione. I controller SAS qualificati sono l'HBA AOC-SAS3-9300-8E e il controller RAID AOC-SAS3-9380-8E.

Caratteristiche principali

• 60 vani hot-swap SAS/SATA 12 Gb/s da 3,5" a caricamento dall'alto
• Cassetti disco senza attrezzi con LED
• Backplane SAS3 a singolo expander, 12 Gb/s
• 4 porte mini-SAS HD per il collegamento in cascata
• IPMI per accensione/spegnimento remoti e monitoraggio; NTP e batteria tampone RTC
• Alimentatori ridondanti da 1600 W (1+1)
• 5 ventole posteriori hot-swap da 80 x 38 mm
• Pannello LCD frontale di stato opzionale

Compatibilità

• Controller SAS qualificati: AOC-SAS3-9300-8E (HBA 12 Gb/s), AOC-SAS3-9380-8E (controller RAID 12 Gb/s)

Note

• Per la validazione del sistema Supermicro richiede che almeno il 25% dei vani sia occupato da dischi Supermicro validati

Specifiche

• Formato: chassis di archiviazione JBOD 4U
• Vani disco: 60 x 3,5" hot-swap SAS/SATA con SES3
• Dimensioni: 437 x 767 x 178 mm (L x P x A); profondità 894 mm con braccio passacavi
• Peso netto: 45,36 kg
• Ventole: 5 posteriori hot-swap PWM da 80 mm
• Alimentatore: 1600 W 1U ridondante (1+1)
• Monitoraggio di sistema: IPMI
• Temperatura di esercizio: 5-35 °C
• Umidità di esercizio: 8-90% (senza condensa)
• Colore: nero
