Wooden Camera 209100 – D-Box per ARRI Alexa Mini e Alexa Mini LF, Gold Mount

Wooden Camera 209100 – D-Box per ARRI Alexa Mini e Alexa Mini LF, Gold Mount

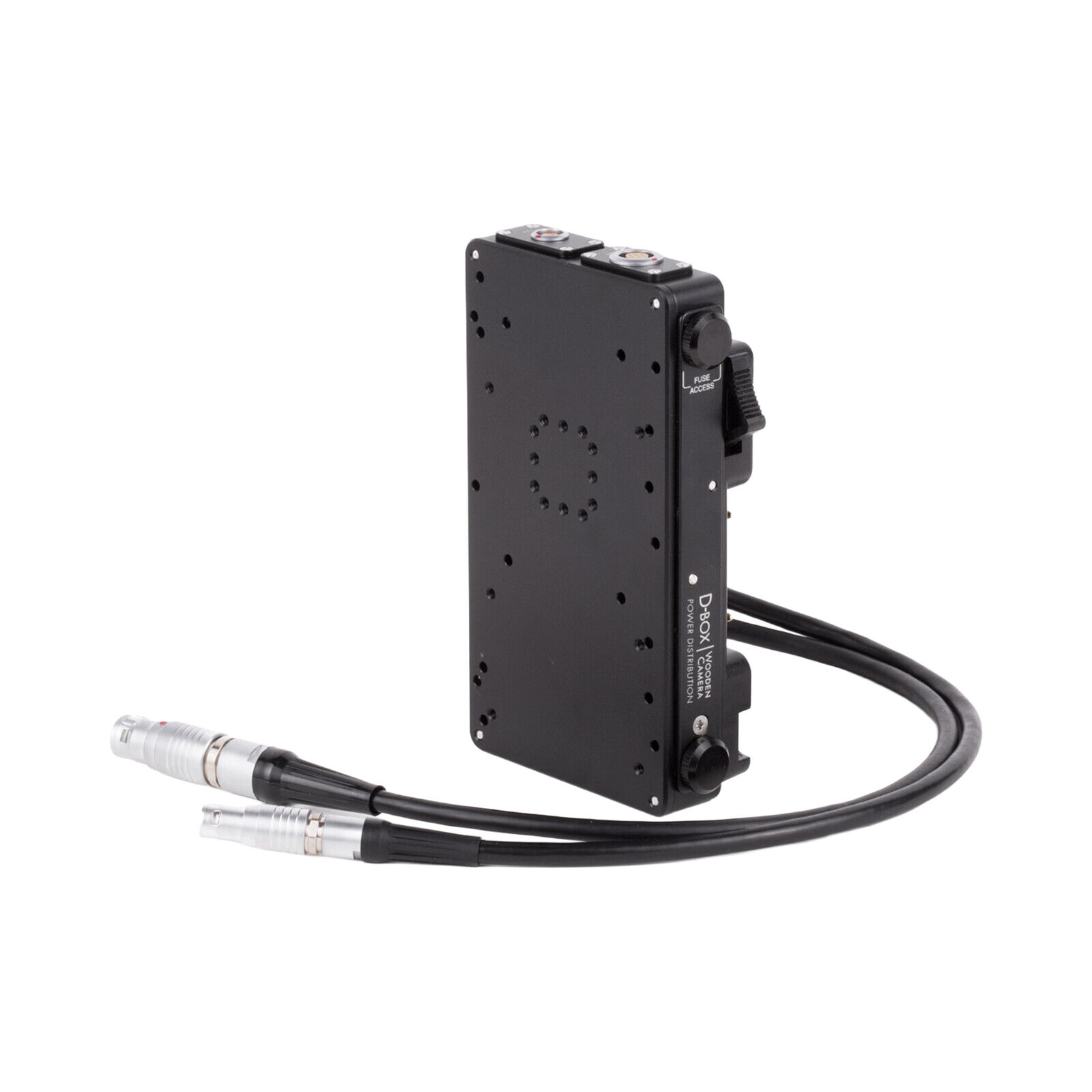

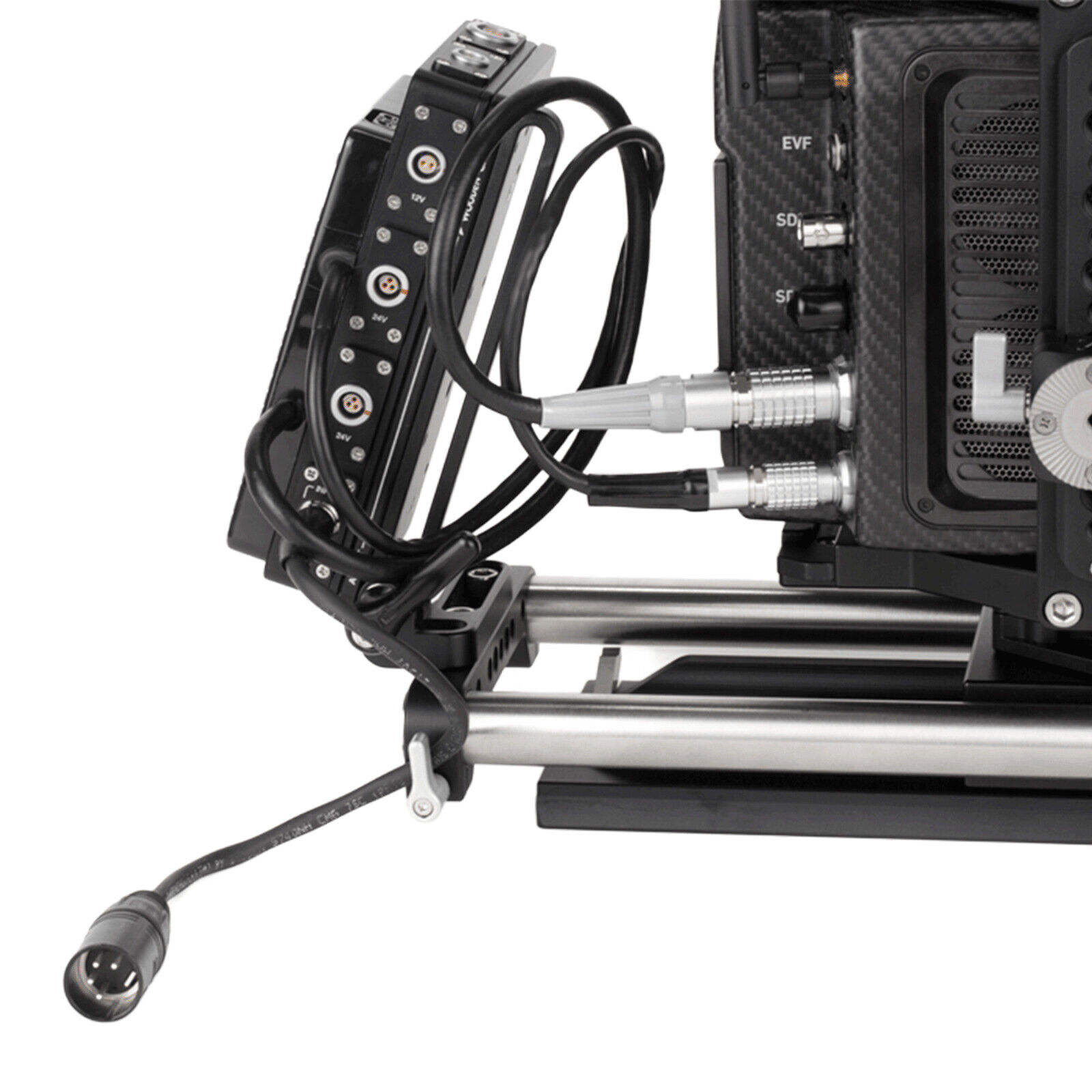

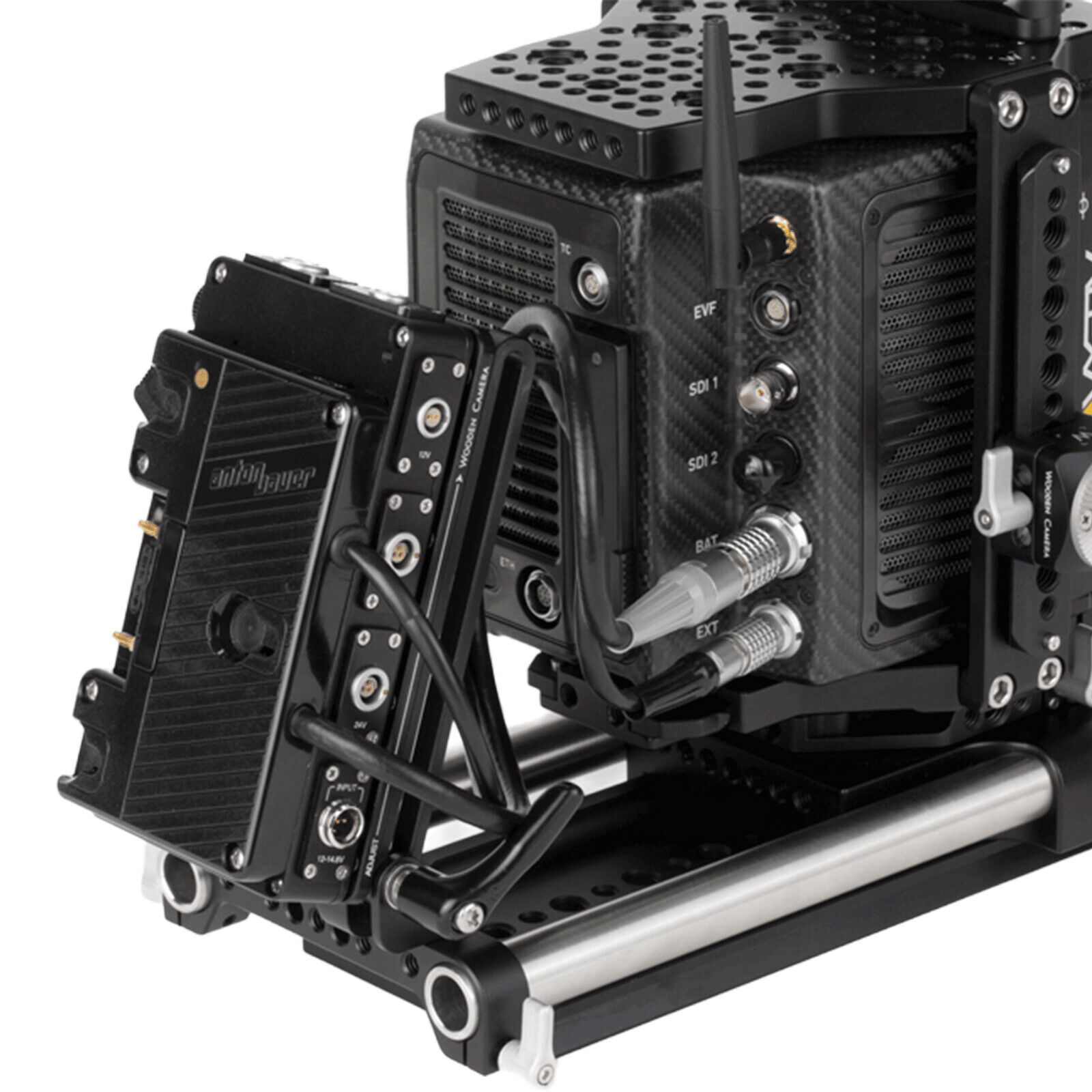

Versione del D-Box dedicata ad ARRI Alexa Mini e Alexa Mini LF: aggiunge la distribuzione dell'alimentazione agli accessori, l'avvio e arresto remoto standardizzato e il cambio della batteria a caldo. Due cavi da 40 cm escono dalla piastra: uno va al connettore di alimentazione a 8 pin, l'altro alla porta EXT a 7 pin.

Caratteristiche

• Fino a 4 uscite simultanee, massimo 3 A per uscita (3 A in totale sulle uscite a 24 V), assorbimento complessivo di 10 A limitato da un fusibile facilmente accessibile

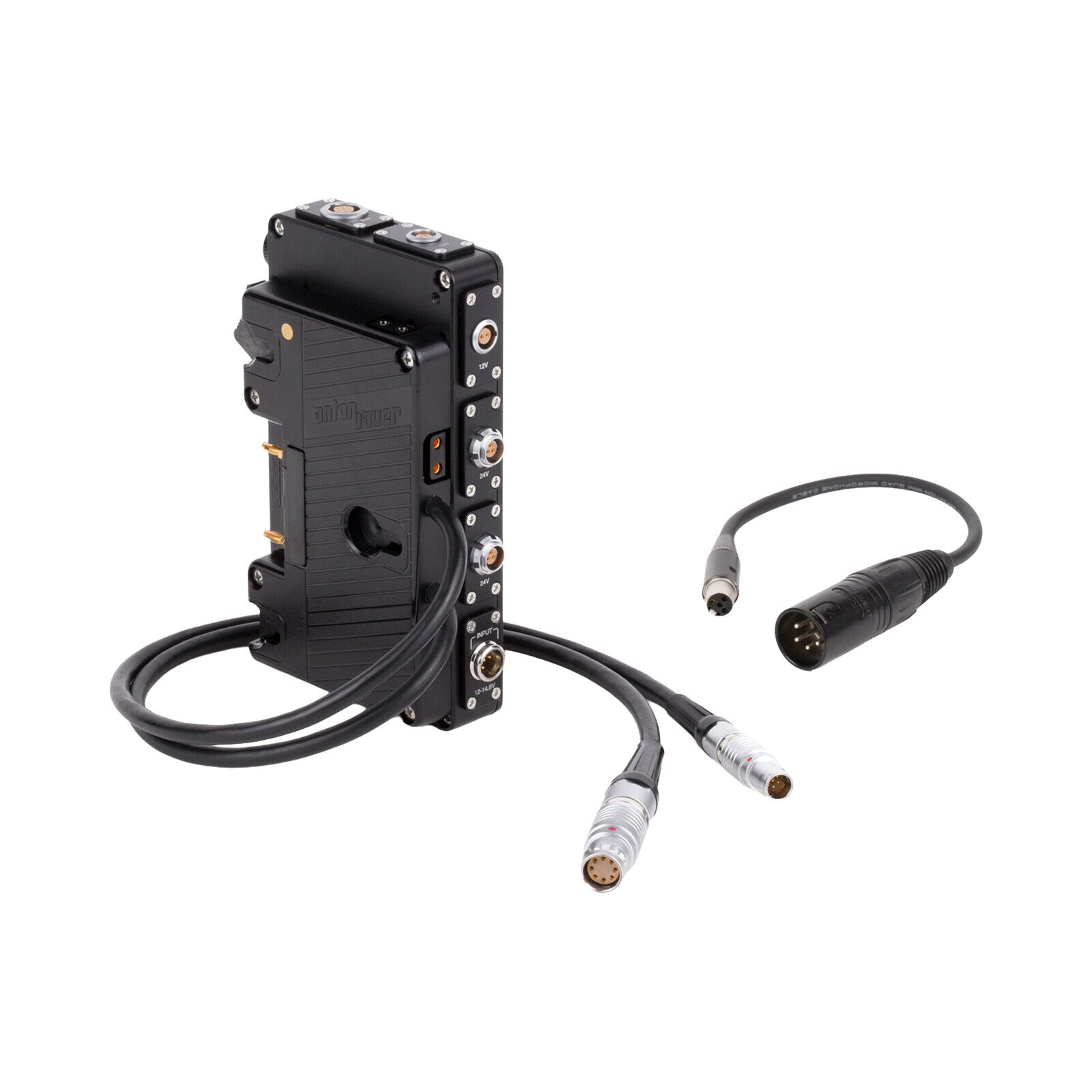

• Piastra Anton Bauer originale con 1 uscita D-Tap non stabilizzata, cablata al D-Box

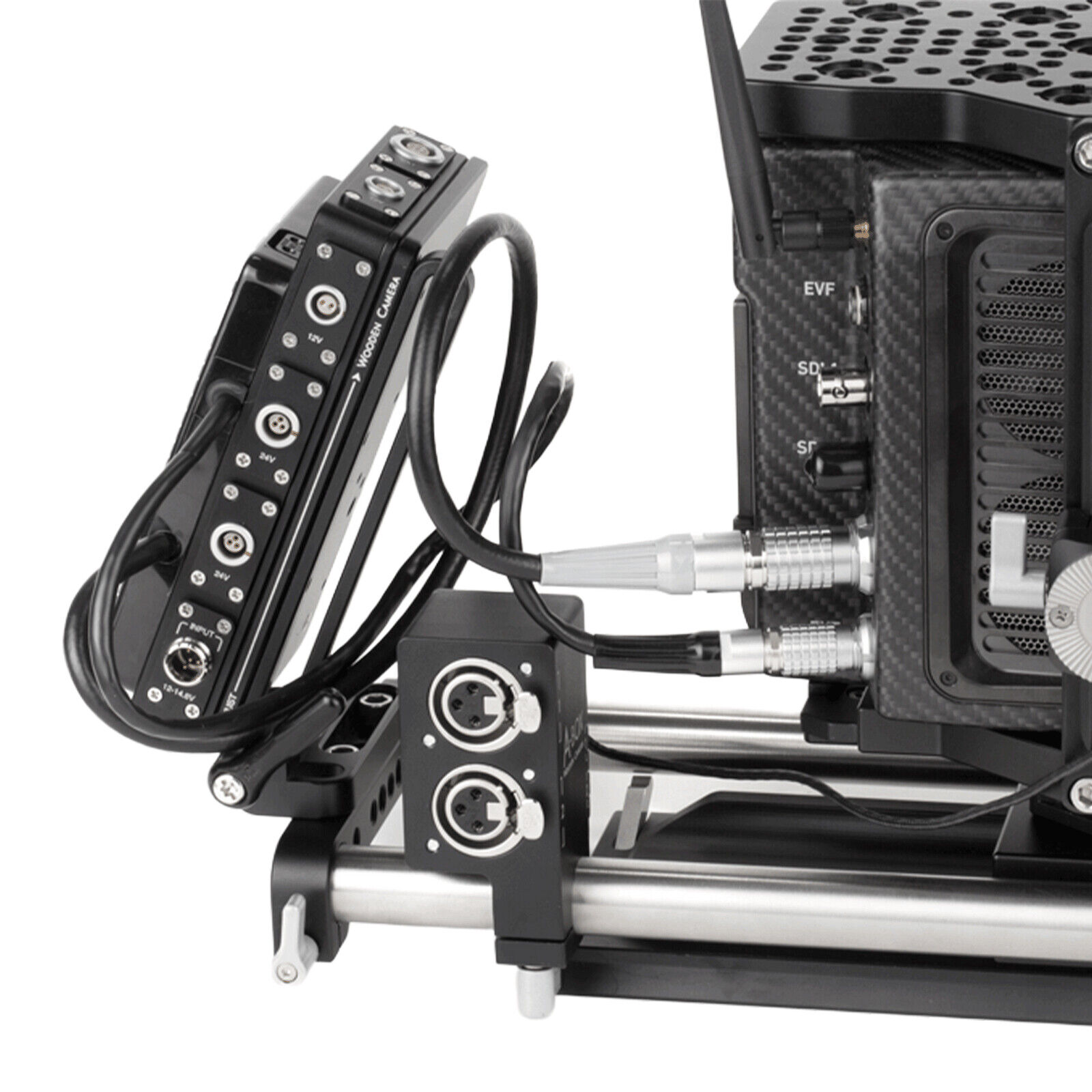

• Tre fori ¼"-20 sul fondo per il fissaggio diretto ai morsetti per aste Wooden Camera
• Si monta anche sull'ARRI BAP-1 (istruzioni nella confezione)
• Fusibile secondario per le prese D-Tap della piastra batteria, in un portafusibile interno alla piastra

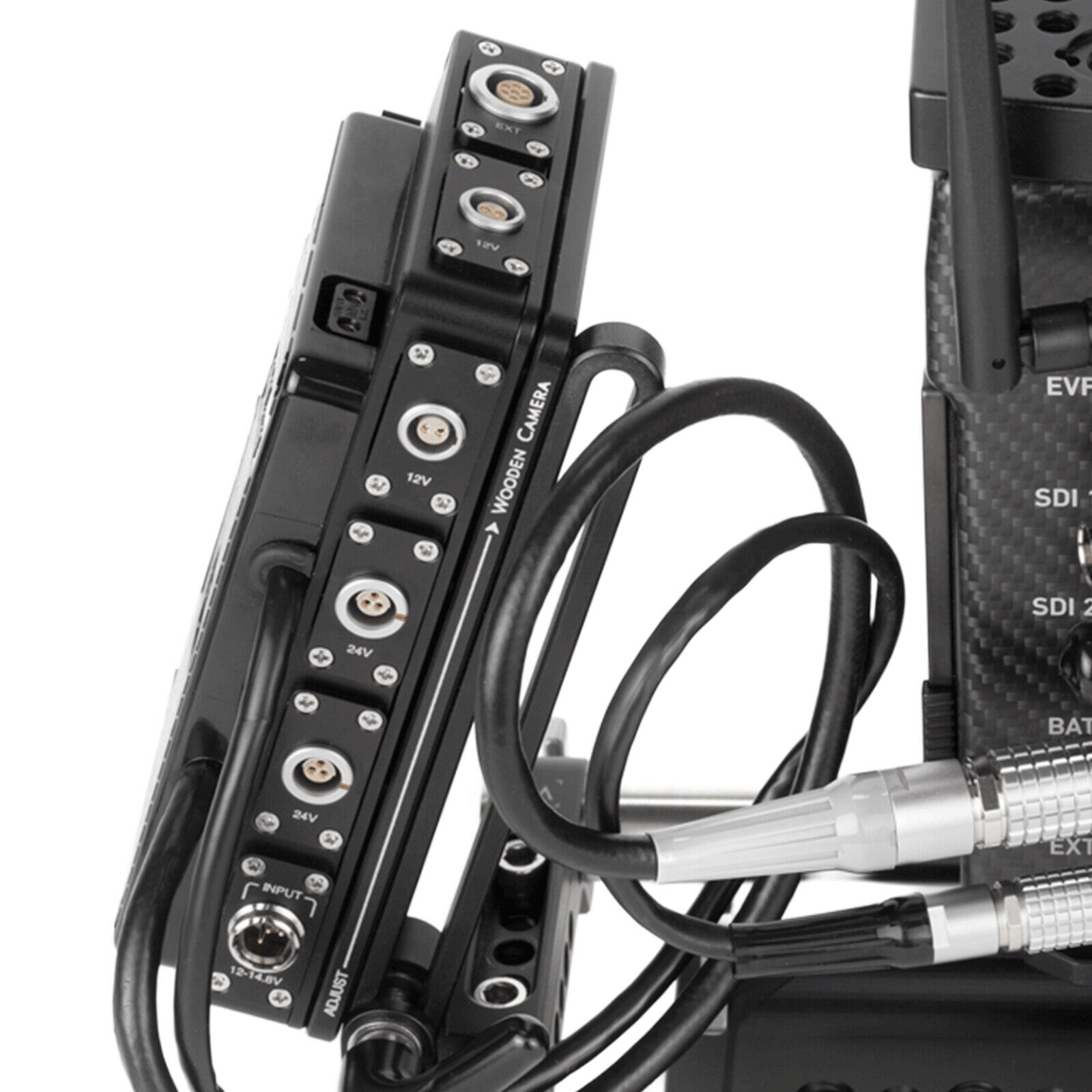

Slot del D-Box

• 1. EXT 7 pin: replica del connettore posteriore della camera, mantiene comunicazione esterna, avvio/arresto e alimentazione (non sostituibile)
• 2. 2 pin, 12 V non stabilizzati, cablaggio standard ARRI (sostituibile con Hirose, 4 pin o D-Tap)
• 3. 2 pin, 12 V non stabilizzati, cablaggio standard ARRI (sostituibile con Hirose, 4 pin o D-Tap; un solo D-Tap tra slot 2 e 3)
• 4. Fischer 3 pin, 24 V stabilizzati con regolatore integrato, 3 A massimi condivisi con lo slot 5 (non sostituibile)
• 5. Fischer 3 pin, 24 V stabilizzati, 3 A massimi condivisi con lo slot 4 (non sostituibile)
• 6. Mini XLR 4 pin, ingresso 12 V con cambio a caldo e cavo adattatore da 20 cm per XLR 4 pin standard: alimenta camera e accessori anche senza batteria (non sostituibile)
