Wooden Camera 209200 – D-Box V-Mount per ARRI Alexa Mini e Alexa Mini LF

Wooden Camera 209200 – D-Box V-Mount per ARRI Alexa Mini e Alexa Mini LF

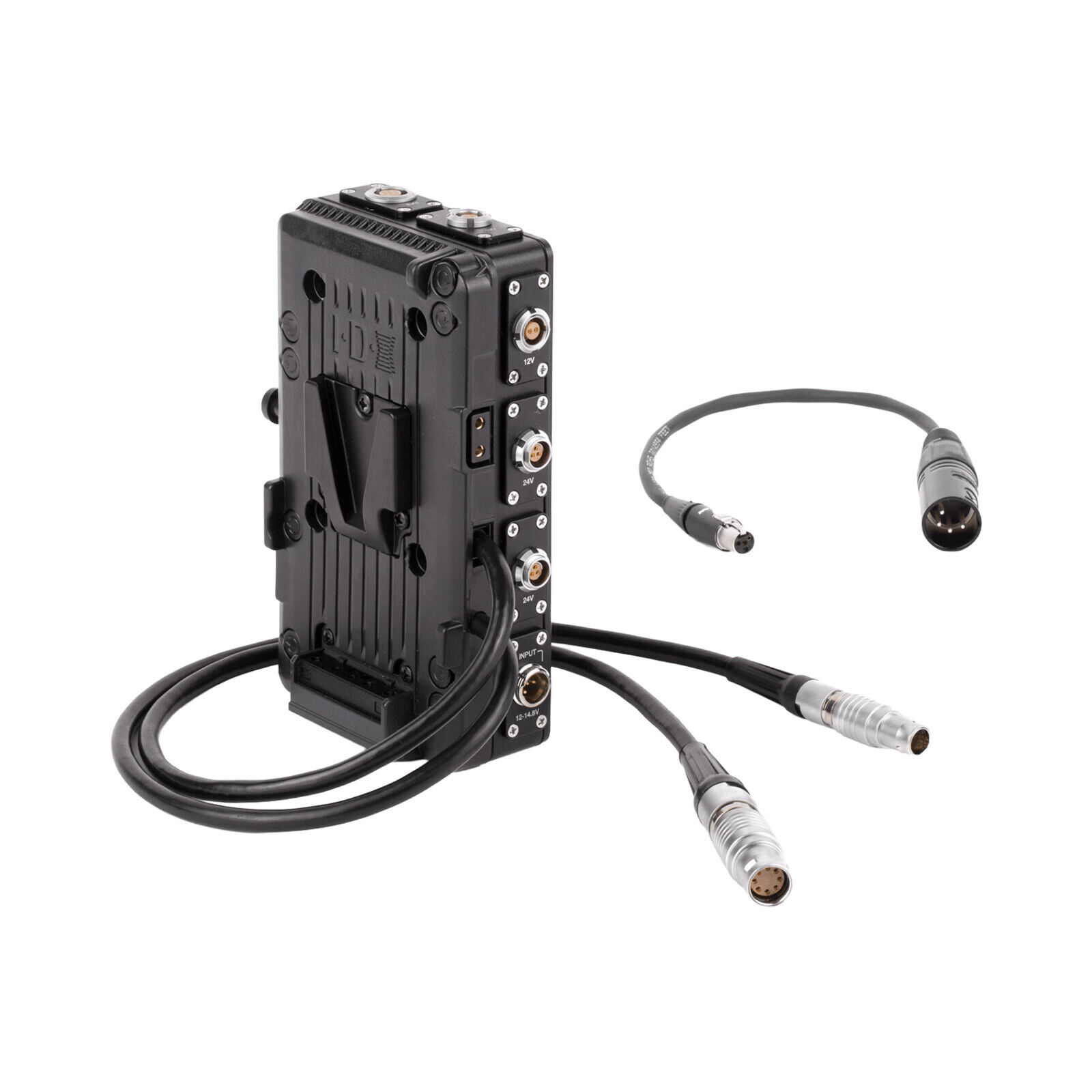

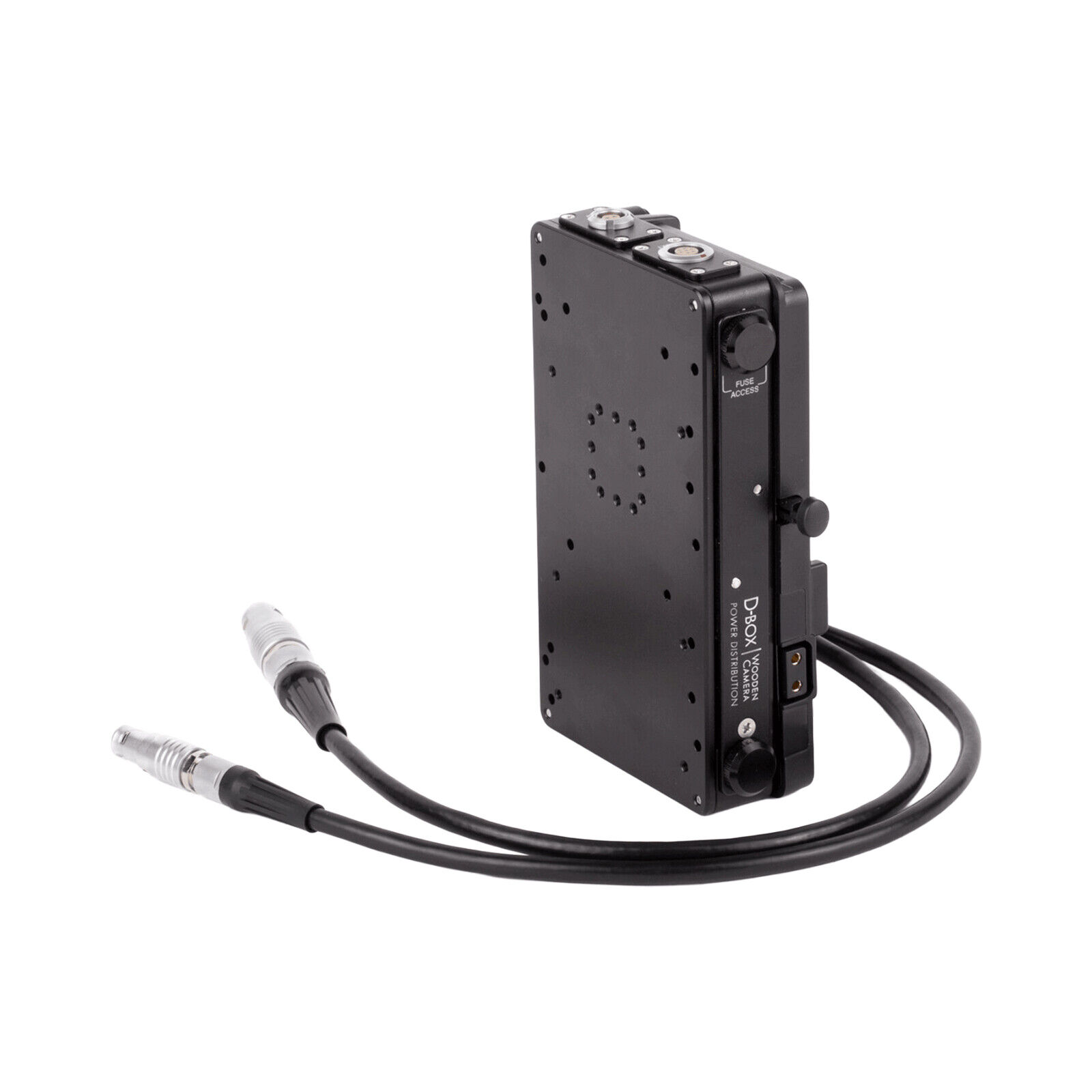

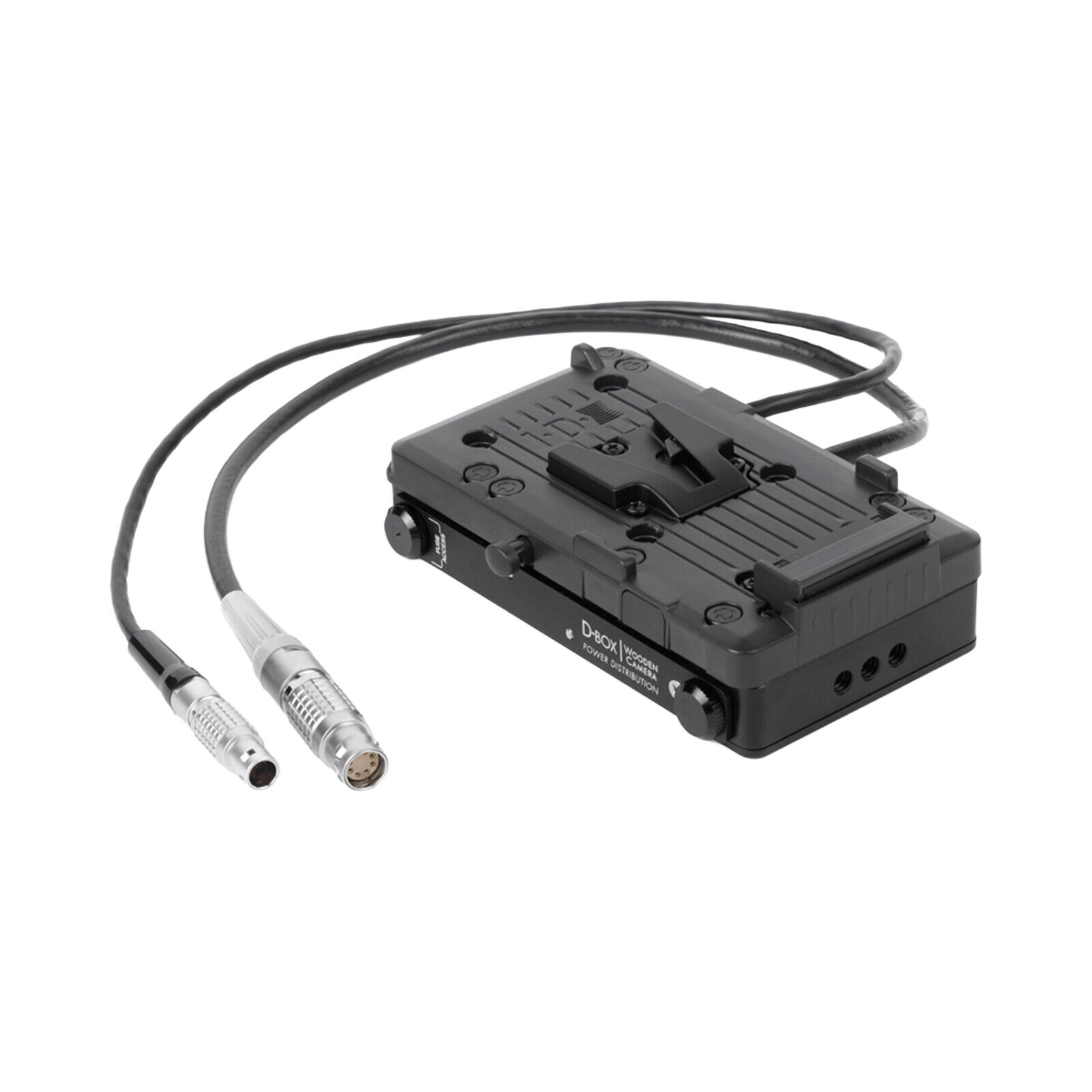

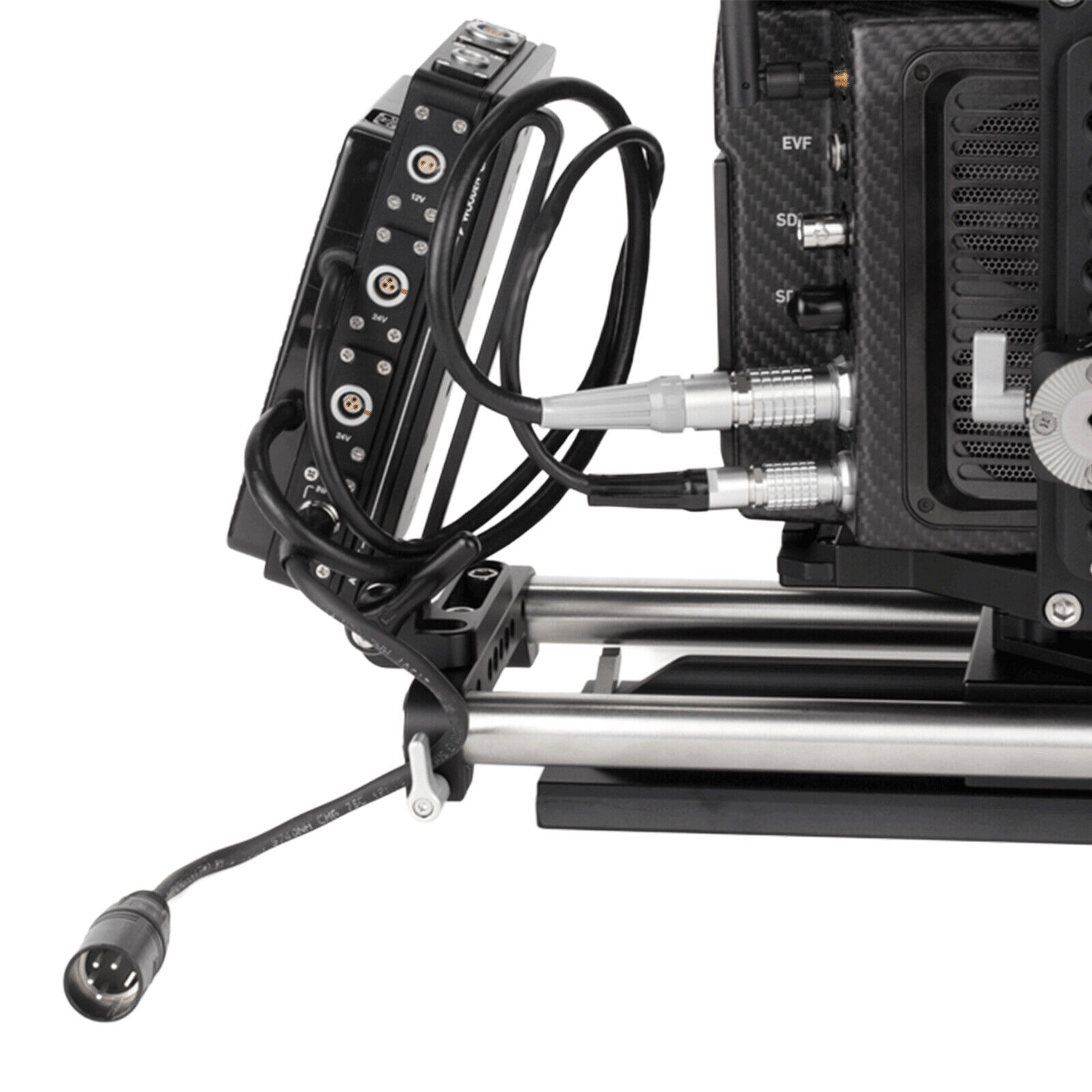

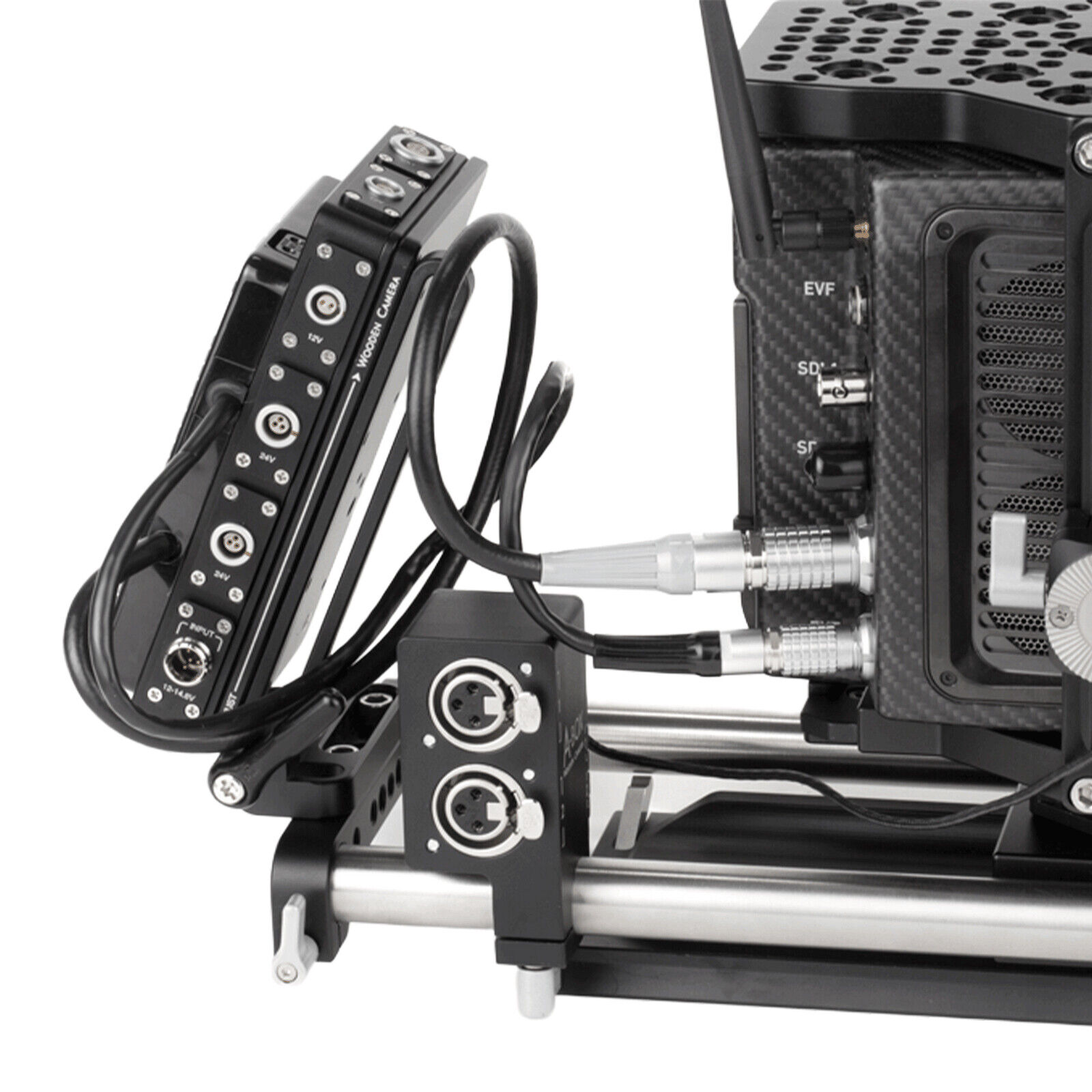

Versione del D-Box dedicata ad ARRI Alexa Mini e Alexa Mini LF: aggiunge la distribuzione dell'alimentazione agli accessori, l'avvio e arresto remoto standard e il cambio della batteria a caldo. Due cavi da 40 cm escono dalla piastra verso il connettore di alimentazione a 8 pin e la porta EXT a 7 pin della camera.

Caratteristiche

• Fino a 4 uscite contemporanee, massimo 3 A per uscita e 10 A totali, protetti da fusibile accessibile
• Piastra V-Mount originale IDX con 2 uscite D-Tap non stabilizzate, cablata al D-Box
• Tre fori ¼"-20 sul fondo per il fissaggio ai morsetti per aste Wooden Camera (venduti a parte)
• Si monta sull'ARRI BAP-1; le istruzioni sono incluse
• Fusibile secondario nella piastra a protezione delle prese D-Tap

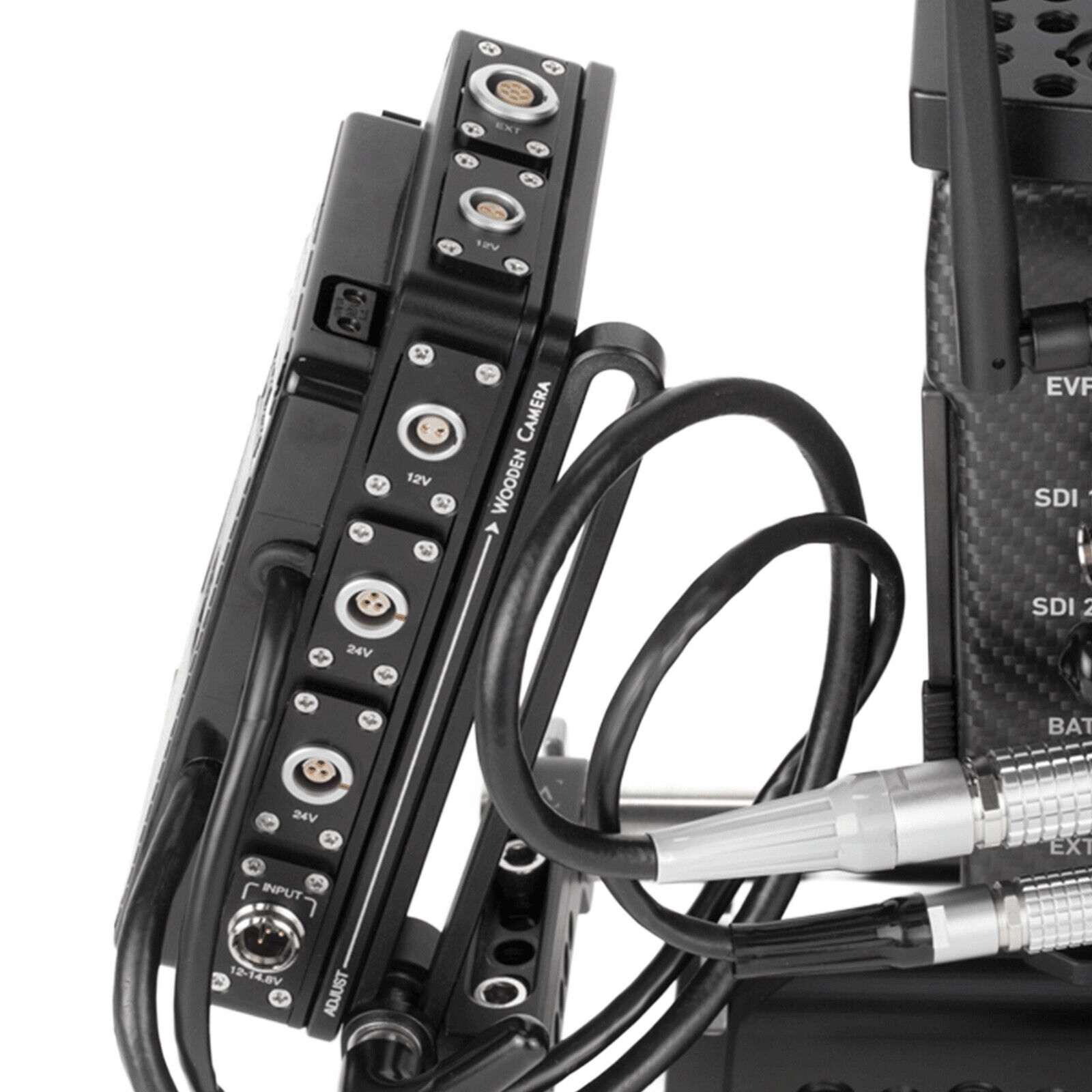

Slot del D-Box

• Slot 1: EXT a 7 pin, replica della porta posteriore della camera (comunicazione, avvio/arresto e alimentazione), non sostituibile
• Slot 2 e 3: 2 pin, 12 V non stabilizzati, cablaggio standard ARRI; sostituibili con Hirose, 4 pin o D-Tap (un solo D-Tap tra slot 2 e 3)
• Slot 4 e 5: Fischer 3 pin, 24 V stabilizzati, 3 A massimi condivisi, non sostituibili
• Slot 6: ingresso mini XLR 4 pin a 12 V per il cambio batteria a caldo, con cavo adattatore da 8" per XLR 4 pin standard; alimenta camera e accessori anche senza batteria, non sostituibile
